Shelly Dimmer 0/1–10 V PM Gen4 je pametni zatemnilnik za naprave s standardom 0–10 V in 1–10 V (LED razsvetljava, motorji, ventili), ki ponuja gladko zatemnjevanje, merjenje porabe ter udobno upravljanje prek aplikacije in klasičnega stikala. Zaradi podpore Wi‑Fi, Zigbee, Bluetooth in Matter ga preprosto vključite v sodoben pametni dom, z vgradnjo za obstoječe stikalo pa ohranite videz interierja.

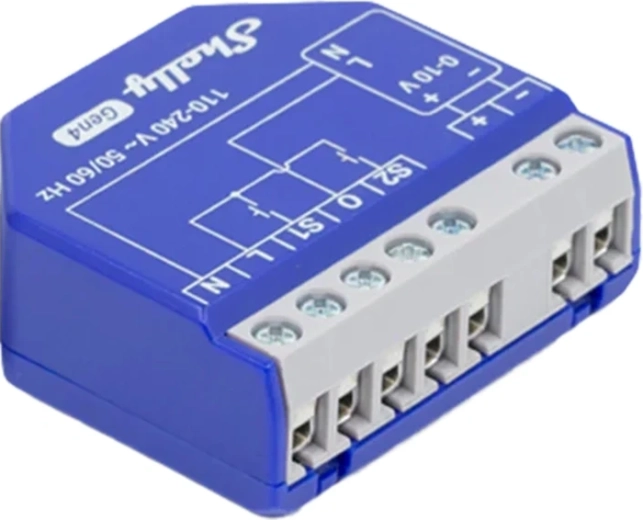

Kompakten modul za montažo za stikalom
Kompaktna izvedba olajša vgradnjo v dozo – dobite pametno upravljanje brez menjave obstoječih stikal in brez spremembe videza prostora.

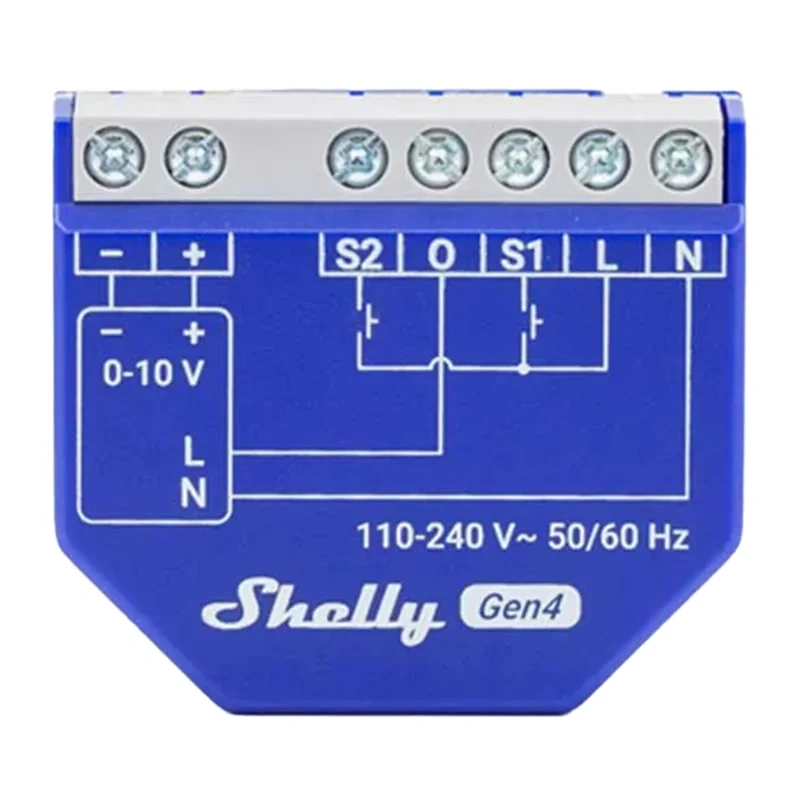

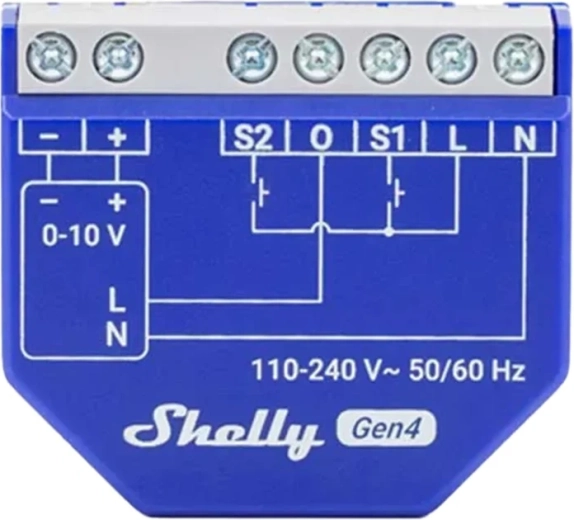

Natančno krmiljenje 0–10 V / 1–10 V in enostavna priključitev
Pregledne sponke in vezalna shema pomagajo pri montaži. Zatemnilnik je namenjen napravam s krmilnim vhodom 0–10 V / 1–10 V in podpira tudi vhoda S1/S2 za upravljanje s tipkami.

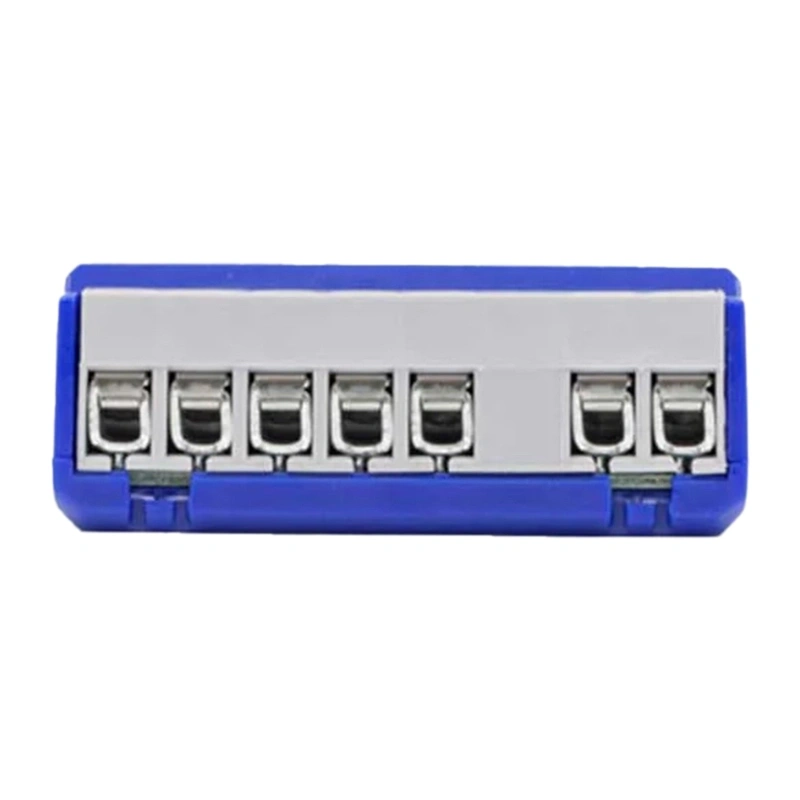

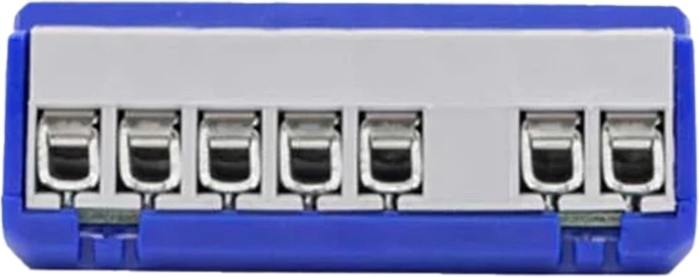

Zanesljive sponke za varno priključitev vodnikov
Robustna spončnica omogoča čvrsto in pregledno priključitev vodnikov, kar prispeva k varnemu delovanju in stabilnemu kontaktu v instalaciji.
Shelly Dimmer 0/1–10 V PM Gen4 je univerzalna rešitev za posodobitev krmiljenja razsvetljave in drugih naprav z vhodom 0/1–10 V. Vgradnja v elektro dozo (npr. za stikalom ali v stropno konstrukcijo) omogoča ohranitev obstoječega upravljanja in hkrati doda funkcije pametne avtomatizacije.
Naprava vam omogoča natančen nadzor nad vzdušjem v prostoru – nastavite minimalno in maksimalno svetlost, hitrost prehodov ter raven svetlosti ob vklopu. Praktični nočni način samodejno zatemni svetlobo v izbranih urah, zato je primeren za spalnico, otroško sobo ali hodnik.
Povezovanje s pametnim domom je enostavno zaradi večprotokolne komunikacije in široke združljivosti. Zatemnilnik podpira scenarije in avtomatizacije (časovniki, vzhod/zahod sonca, skripti) ter hkrati sproti meri napetost, tok in porabo priključene obremenitve za boljši pregled in optimizacijo stroškov.
- Namestitev brez posega v videz – montaža za stikalom
- 0–10 V / 1–10 V za LED, motorje in ventile
- Merjenje porabe in pregled v realnem času
- Wi‑Fi + Zigbee + Bluetooth + Matter za enostavno integracijo
- Avtomatizacije (urniki, scenariji, skripti, MQTT, Webhooks)
Specifikacije
- Proizvajalec
- Shelly
- Model
- Dimmer 0/1–10 V PM Gen4
- Dimenzije (V × Š × G)
- 38,5 × 43,5 × 17 mm
- Masa
- 28,5 g
- Maksimalni zatezni moment za vijačne sponke
- 0,4 Nm
- Presek vodnika
- 0,2–2,5 mm² (enožilni, večžilni in vodniki s tulci)
- Dolžina odizoliranega vodnika
- 5–6 mm
- Namestitev
- V razvodni dozi, za nadometnim stikalom ali v stropni konstrukciji
- Material ohišja
- Plastika
- Barva ohišja
- Ohišje: Pantone 2736C (modra); potisk: bela
- Barva konektorja
- Siva
- Obratovalna temperatura
- -20 °C do 40 °C
- Vlažnost
- 30 % do 70 % relativne vlažnosti
- Maksimalna obratovalna nadmorska višina
- 2000 m n. v.
- Napajanje
- 110–240 V AC, 50/60 Hz
- Lastna poraba
- < 1,5 W
- Tip krmiljenja napetosti 0–10 V / 1–10 V
- Viri toka (Current Sourcing); ponori toka (Current Sinking)
- Zunanja zaščita
- 16 A, izklopna karakteristika B ali C, izklopna sposobnost 6 kA, razred omejitve energije 3
- Maksimalna stikalna napetost
- 240 V AC
- Maksimalni stikalni tok
- 13 A
- Maksimalni krmilni tok
- 35 mA
- Voltmeter (AC)
- 110–240 V
- Natančnost merjenja napetosti
- ±10 %
- Amperimeter (AC)
- 50 mA–16 A
- Natančnost merjenja toka
- ±10 %
- Shranjevanje izmerjenih podatkov
- Ne
- Notranje temperaturno tipalo
- Da
- Wi‑Fi protokol
- 802.11 b/g/n/ax
- Wi‑Fi RF pas
- 2401–2483 MHz
- Wi‑Fi maks. oddajna moč
- < 20 dBm
- Wi‑Fi doseg
- Do 30 m v notranjosti in do 50 m na prostem (odvisno od pogojev)
- Bluetooth protokol
- 5.0
- Bluetooth RF pas
- 2402–2480 MHz
- Bluetooth maks. oddajna moč
- < 4 dBm
- Bluetooth doseg
- Do 10 m v notranjosti in do 30 m na prostem (odvisno od pogojev)
- Zigbee protokol
- 802.15.4
- Funkcija Zigbee repetitorja
- Da
- Zigbee RF pas
- 2405–2480 MHz
- Zigbee maks. oddajna moč
- < 20 dBm
- Zigbee doseg
- Do 100 m v notranjosti in do 300 m na prostem (odvisno od pogojev)
- Procesor (CPU)
- ESP32-C6
- Taktna frekvenca
- 80 MHz
- Flash pomnilnik
- 8 MB
- Časovni načrti
- 20
- Webhooki (URL dejanja)
- 20 (do 5 URL naslovov na en webhook)
- Podpora za skripte
- Da
- MQTT
- Da
- Napredni časovni načrti
- Da
- KVS (shramba ključ-vrednost)
- Da
