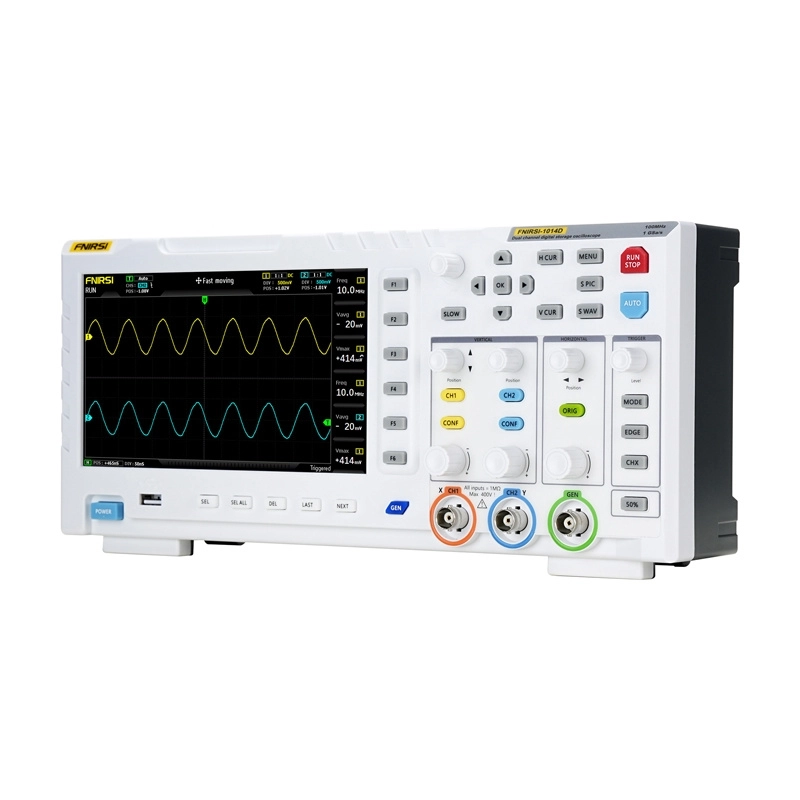

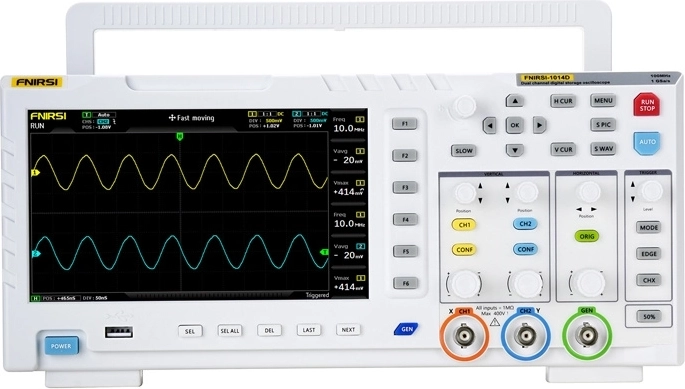

Kompakten osciloskop in generator signala v enem za servis, razvoj in poučevanje. Ponuja pasovno širino 100 MHz, vzorčenje 1 GSa/s, 2 kanala z 1 MΩ, 7" TFT zaslon 800 × 480 in vgrajen DDS generator s 14 signali. Shranite do 1000 potekov in 1000 posnetkov v notranji pomnilnik 1 GB ter jih preprosto izvozite prek USB. Na voljo so FFT analiza, način X–Y, samodejne meritve in prenapetostna zaščita do 400 V (x10).
FNIRSI 1014D združuje natančno merjenje in generiranje signala v eni napravi, kar pospeši diagnostiko vezij, testiranje prototipov in poučevanje. Zahvaljujoč pasovni širini 100 MHz, hitrosti 1 GSa/s in preglednemu 7" zaslonu dobite stabilne in berljive poteke v trenutku. Vgrajeni DDS generator s 14 standardnimi signali in finim korakom 1 Hz olajša simulacijo in uglasitev.
Naprava podpira samodejno analizo, FFT, način X–Y in natančne meritve s kurzorji. Funkcija zajema valovne oblike omogoča shranitev trenutnega poteka z osciloskopa kot izhod generatorja, kar bistveno razširi možnosti testiranja. Notranji pomnilnik 1 GB sprejme do 1000 posnetkov in 1000 potekov, ki jih je mogoče pregledovati, razvrščati in izvažati prek USB.
Glavne prednosti:
- 100 MHz / 1 GSa/s za podrobno analizo hitrih signalov.
- Vgrajen DDS generator s 14 poteki, frekvenčni korak 1 Hz, sinus do 10 MHz.
- Funkcija zajema izhoda – shranjevanje in ponovno generiranje izmerjenih potekov.
- FFT, X–Y, kurzorji za poglobljeno diagnostiko in natančna odčitavanja.
- Prenapetostna zaščita do 400 V (x10) za varnejše meritve.
- 7" TFT 800 × 480 z intuitivnim vmesnikom in samodejnim načinom.
Specifikacije
- Proizvajalec
- FNIRSI
- Model
- 1014D
- Kanali
- 2
- Velikost zaslona
- 7 palcev
- Ločljivost zaslona
- 800 × 480
- Tehnologija prikaza
- LCD (TFT)
- Pasovna širina
- 100 MHz
- Vzorčna frekvenca
- 1 GSa/s
- Najvišja preizkusna napetost
- 1×: 40 V, 10×: 400 V
- Meritve s kurzorjem
- Položaj XY, proženje Y
- Način pomikanja (roll)
- Podprto
- Samodejna kalibracija
- Podprto
- Zapis valovne oblike
- 1000 posnetkov + 1000 potekov (notranji pomnilnik 1 GB)
- Upravljanje potekov
- Podprto (predogled, povečava, brisanje, izvoz)
- Natančnost napetosti
- ±5 %
- Čas dviga
- < 3 ns
- Globina pomnilnika
- 240 Kbit
- Vhodna upornost
- 1 MΩ
- Občutljivost
- 50 mV ~ 500 V
- Časovna osnova
- 50 s ~ 10 ns
- Načini proženja
- Enostavno / Običajno / Samodejno
- Prožilni rob
- Naraščajoči / Padajoči
- Sklenitev (AC/DC)
- Izmenični / Enosmerni
- Natančnost frekvence (generator)
- ±0,01 %
- Število merjenih parametrov
- 12 vrst
- Vrste signalov generatorja
- 14 vrst (sinus, pravokotnik, žaga, trikotnik itd.)
- Zajem izhoda
- Podprto (shranjevanje lastnih signalov)
- Razširitve / prenos podatkov
- Izvoz prek USB
- Napajanje
- 5 V 2 A / 3 A / 4 A
- Dimenzije
- 310 × 145 × 70 mm
- Vsebina paketa
- Osciloskop 2 v 1 FNIRSI 1014D, sonde 100 MHz ×2, USB polnilnik, uporabniški priročnik
- Maks. izhodna frekvenca generatorja
- Sinus do 10 MHz
